Резкий удар штока о крышку цилиндра в конце хода — это не «так и должно быть». Гидравлический удар изнашивает уплотнения, ослабляет резьбовые соединения и создаёт заметный стук в работе техники. Решение — торможение штока (демпфирование хода), встроенное в конструкцию цилиндра.
Что происходит без торможения штока
На высокой скорости поршень подходит к крышке цилиндра с той же скоростью, с которой двигался всю дорогу. Вся кинетическая энергия движущихся масс гасится мгновенным механическим ударом поршня о крышку. Это создаёт гидравлический удар — резкий скачок давления в системе — и постоянную ударную нагрузку на крышку, уплотнения и резьбовое соединение гильзы. Со временем это ускоряет износ узлов, о которых мы писали в статьях про стук и рывки гидроцилиндра и износ направляющей втулки.
Как работает демпфирование хода

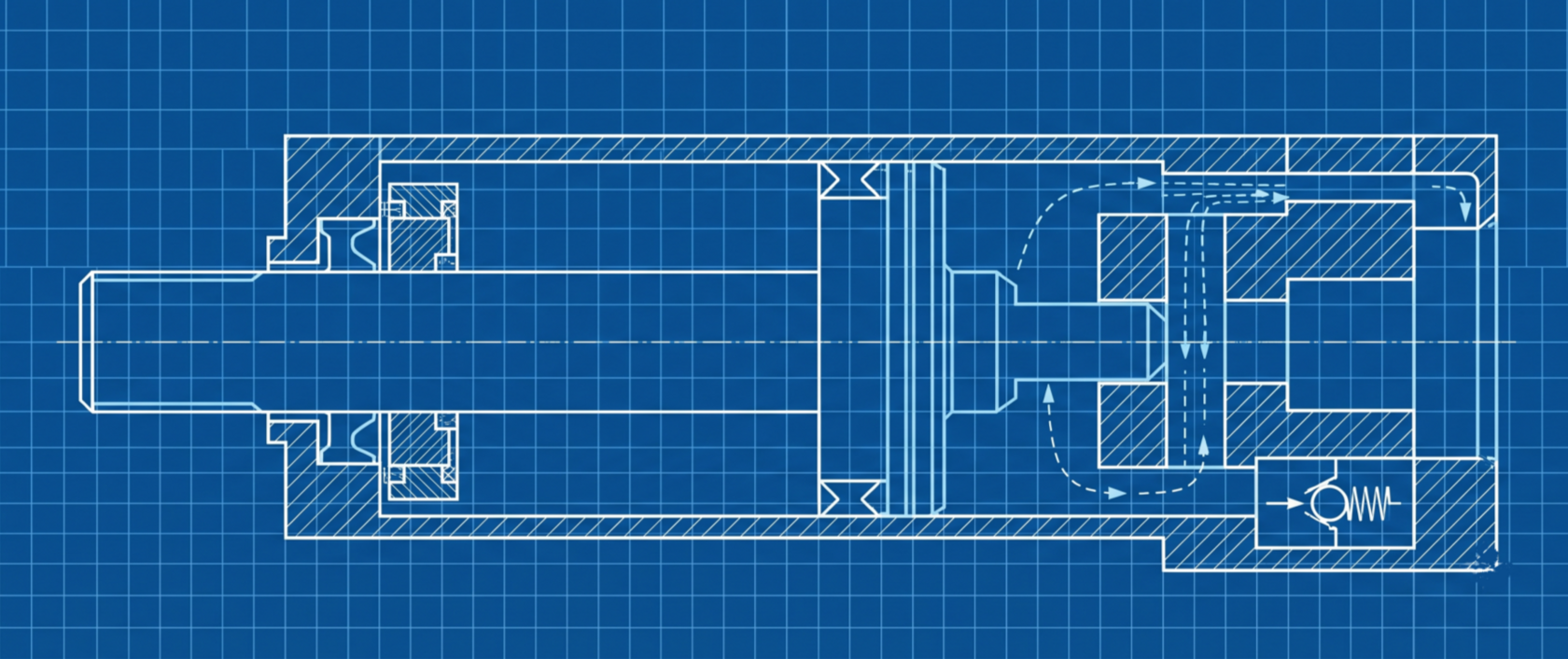

Перед тем как поршень доходит до крышки, демпфирующий носик — выступ на поршне или отдельная гильза-демпфер — входит в ответное посадочное отверстие в крышке и перекрывает основной канал слива жидкости. Оставшийся объём жидкости вынужден выходить через узкий дросселирующий канал — это плавно тормозит поршень на последнем участке хода вместо удара о крышку на полной скорости. При обратном ходе обратный клапан открывает основной канал, и цилиндр снова работает на полной скорости.
Фиксированное и регулируемое торможение
Демпфирование бывает фиксированным — с постоянным сечением дроссельного канала под типовую скорость и нагрузку — или регулируемым, где дроссель настраивается винтом под конкретные условия эксплуатации. Регулируемое торможение уместно там, где скорость и масса нагрузки меняются в широких пределах и профиль торможения нужно подстраивать под задачу.
Когда торможение штока обязательно
Демпфирование критично для цилиндров с высокой скоростью перемещения и значительной массой подвижных частей, в циклических процессах с частыми полными ходами штока, и там, где удар о крышку создаёт риск для точности позиционирования или соседних узлов механизма. Резкий гидравлический удар создаёт и пиковые нагрузки на давление в системе — это стоит учитывать вместе с общим расчётом узла под давление, о котором мы писали в статье гидроцилиндры под высокое давление, а также с выбором встроенных клапанных решений для цилиндра в целом.
Собираем гидроцилиндры с торможением штока по чертежам заказчика — если узел работает на высокой скорости или с переменной нагрузкой, уточните параметры цикла, подберём тип демпфирования. Полный алгоритм выбора параметров — в статье как подобрать гидроцилиндр по параметрам. Подробнее о производстве — на pakltd.ru, заявку можно оставить по телефону +7 928 77-88-708 или на info@pakltd.ru.
