В практике эксплуатации гидроцилиндров нередко возникает ситуация, когда направляющая втулка выходит из строя раньше уплотнений. Для инженера это важный диагностический признак: проблема, как правило, не в качестве комплектующих, а в условиях работы узла.
Разберём, почему так происходит и какие выводы из этого стоит делать.

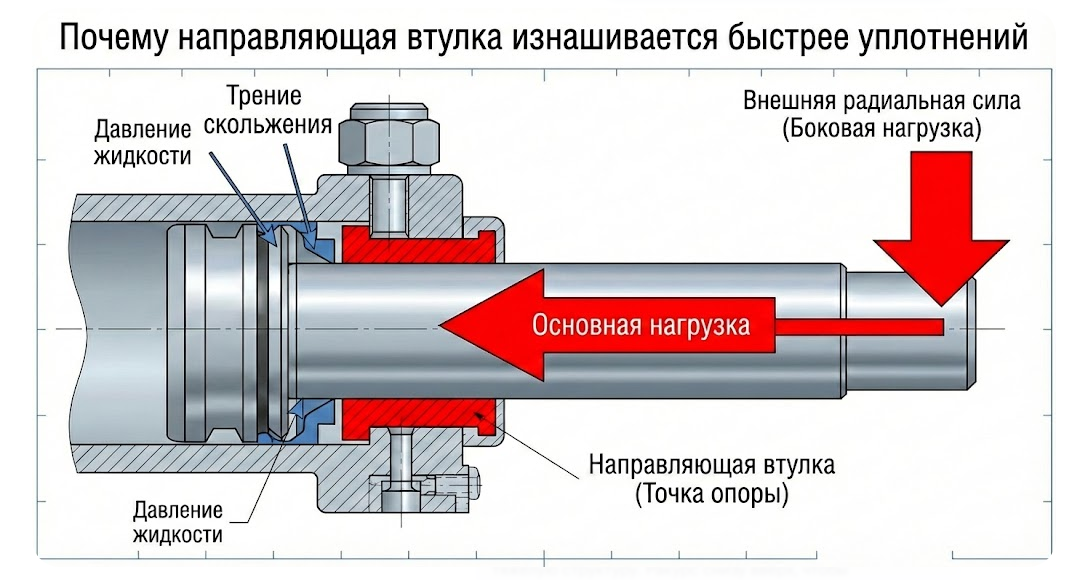

Роль направляющей втулки в гидроцилиндре
Направляющая втулка воспринимает боковые нагрузки, возникающие при работе цилиндра.
Её задача — удерживать шток в оси и не допускать передачи поперечных усилий на уплотнения.
В отличие от уплотнений, направляющая:
- работает в режиме постоянного механического контакта;
- не компенсирует перекосы, а принимает их на себя;
- первой реагирует на ошибки монтажа и несоосность.
Поэтому ускоренный износ направляющей почти всегда указывает на нарушение геометрии или условий установки.
Основные причины ускоренного износа направляющей
Несоосность креплений
Если ось гидроцилиндра и ось механизма не совпадают, возникает боковая нагрузка.
Шток при этом движется линейно, но постоянно прижимается к направляющей с одной стороны.
Это типичная причина, связанная с ошибками монтажа гидроцилиндра, а не с его конструкцией.
Жёсткое крепление без компенсации
При отсутствии шарнирных опор цилиндр начинает работать как силовой элемент, а не как исполнительный механизм.
Вся погрешность кинематики узла уходит в направляющую втулку.
Недостаточная длина направляющей
Если направляющая не рассчитана на фактические боковые нагрузки, контактная площадь уменьшается, давление растёт, и износ ускоряется.
Особенно критично это для цилиндров с длинным ходом.
Перекос при установке или сварке кронштейнов
Даже небольшое угловое отклонение на этапе монтажа приводит к постоянной неравномерной нагрузке.
На стенде такой цилиндр может выглядеть исправным, но в узле износ начнётся почти сразу.
Почему при этом уплотнения могут оставаться целыми
Это часто вводит в заблуждение.
Уплотнения:
- работают в осевом направлении;
- рассчитаны на давление, а не на боковые усилия;
- изнашиваются позже, когда перекос уже стал критичным.
Поэтому ситуация «направляющая разрушена, уплотнения ещё держат» — типовой сценарий, а не исключение.
Диагностические признаки проблемы
На практике ускоренный износ направляющей сопровождается:
- односторонними следами трения;
- неравномерным зазором между штоком и втулкой;
- повышенным люфтом штока;
- последующим повреждением уплотнений.
Важно:
замена направляющей без устранения причины приводит к повторению отказа.
Что учитывать при подборе и установке гидроцилиндра
Чтобы направляющая отрабатывала расчётный ресурс, необходимо:
- учитывать возможные боковые нагрузки при проектировании;
- правильно выбирать тип крепления;
- обеспечивать компенсацию несоосности;
- подбирать длину направляющей под реальные условия работы.
В ряде случаев разумнее изменить конструкцию цилиндра, чем бороться с последствиями на этапе эксплуатации.
Практический вывод
Ускоренный износ направляющей втулки — это не «расходник плохого качества», а сигнал о проблеме в узле.
Игнорирование этого сигнала почти всегда заканчивается более дорогим ремонтом.
Если направляющая изнашивается быстрее уплотнений, в первую очередь стоит проверить:
- геометрию установки;
- тип крепления;
- наличие боковых нагрузок.
Как мы учитываем это
При проектировании и подборе гидроцилиндров мы:
- анализируем условия установки;
- оцениваем возможные боковые нагрузки;
- корректируем длину и материал направляющих;
- подбираем конструкцию под конкретный узел.
