Гидроцилиндр держит поднятый груз, пока в системе есть давление. Заглушили насос, лопнул шланг или золотник встал в нейтраль — и шток начинает двигаться под весом нагрузки. Для одних узлов это неудобство, для других — авария: поднятый борт самосвального прицепа, зафиксированная опора, стрела на весу. Разбираемся, какой узел останавливает шток в такой ситуации и как он устроен.
Что такое гидрозамок
Гидрозамок — обратный клапан прямого действия с гидравлическим управлением. Он монтируется на гидроцилиндр или в его гидролинию и механически запирает рабочую жидкость в полости цилиндра, когда давление в подводящей магистрали падает. Это один из видов встроенных клапанных решений для гидроцилиндра — наряду с клапанами торможения и разгрузки.

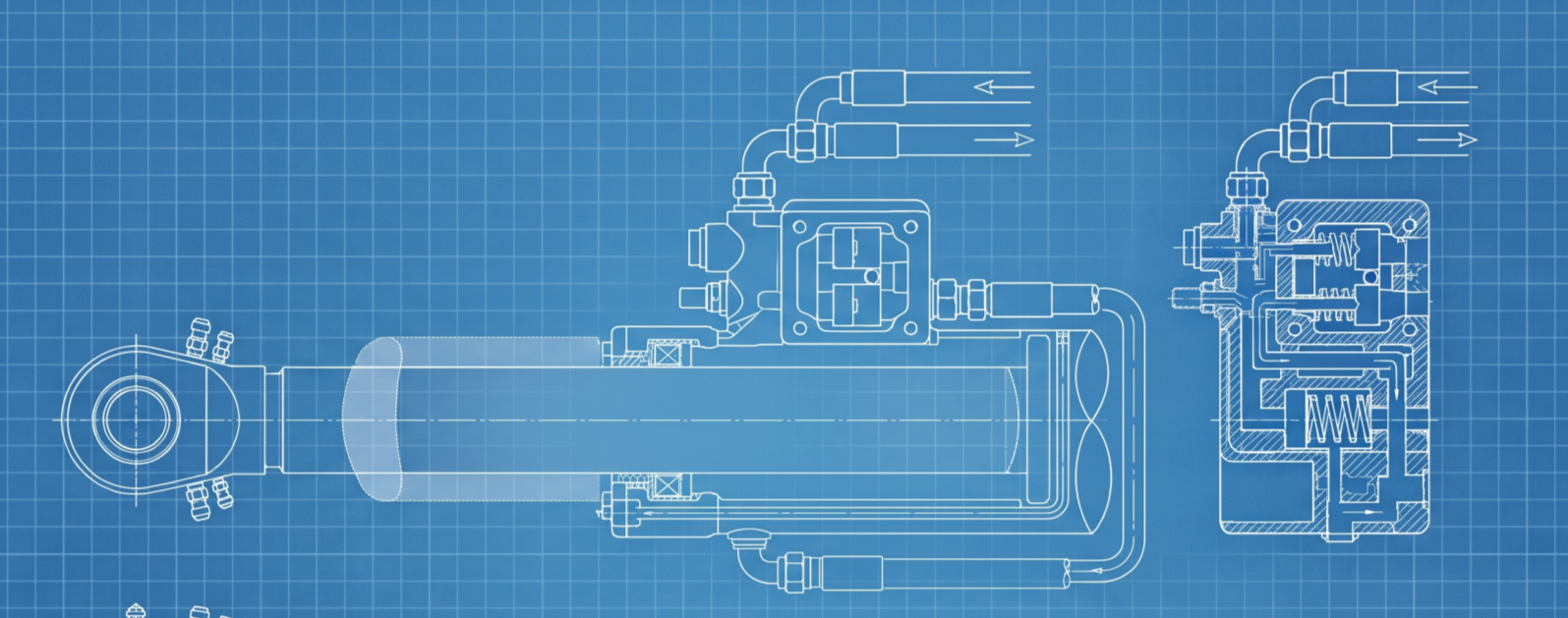

Конструктивно это запорный элемент — шарик или конус, поджатый пружиной к седлу, — и управляющий (пилотный) поршень, который открывает запор только при подаче давления по отдельной линии. Пока пилотного сигнала нет, клапан держит нагрузку не хуже механического стопора.
Чем гидрозамок отличается от обычного обратного клапана
Обратный клапан пропускает поток в одну сторону и глухо перекрывает обратную — управлять этим извне нельзя. Гидрозамку для открытия обратного потока нужен сигнал: давление с противоположной полости цилиндра или с отдельной пилотной линии. Это позволяет цилиндру нормально втягиваться при штатной работе, но надёжно блокироваться при падении давления в магистрали — то есть именно в те моменты, когда гидроцилиндр перестаёт держать нагрузку по другим причинам: износу манжет, утечкам, разрыву РВД.
Где гидрозамок обязателен
Он нужен там, где шток должен неподвижно держать нагрузку без постоянного давления в системе:
- самосвальные прицепы и кузова — удержание поднятого борта;
- стреловое и подъёмное оборудование — фиксация в верхнем положении;
- аутригеры и опоры спецтехники — удержание веса машины на весу;
- заслонки, аппарели, любые узлы, где отказ гидравлики не должен приводить к падению механизма.
Для узлов, работающих под высоким давлением, выбор и установка гидрозамка требуют отдельного расчёта — это отдельная тема, которую мы разбирали в статье про гидроцилиндры под высокое давление.
Односторонний и двусторонний гидрозамок
Односторонний гидрозамок блокирует одну полость цилиндра и подходит для узлов, где нагрузка действует только в одном направлении. Двусторонний контролирует обе полости одновременно и обязателен для узлов с реверсивной нагрузкой — например, там, где груз может как поднимать, так и опускать шток в разных фазах работы. Тип гидрозамка напрямую связан с типом самого цилиндра — этот выбор стоит делать вместе с решением, какой гидроцилиндр нужен: односторонний или двусторонний.
Что учитывать при заказе
Гидрозамок — не универсальная деталь «на всякий случай»: под него нужно закладывать посадочное место в цилиндре, схему подключения пилотной линии и тип (одно- или двусторонний) ещё на этапе проектирования узла. Если гидроцилиндр заказывается по чертежу, это один из параметров, которые стоит проверить до запуска в производство — как и остальные критические размеры, о которых мы писали в чек-листе закупщика.
Собираем гидроцилиндры с гидрозамками по чертежам заказчика — если не уверены, нужен ли он в вашем узле и какой тип подходит, пришлите схему нагрузки, разберём вместе.
