Теоретическое усилие гидроцилиндра определяется давлением рабочей жидкости и эффективной площадью, на которую это давление действует. Базовая формула проста: F = P × A. Ошибки начинаются, когда в расчёте смешивают единицы, не учитывают площадь штока при втягивании или принимают теоретический результат за гарантированное рабочее усилие.
Разберём расчёт для двустороннего гидроцилиндра, выполним пример в метрических единицах и перечислим параметры, которые нужно проверить до заказа.

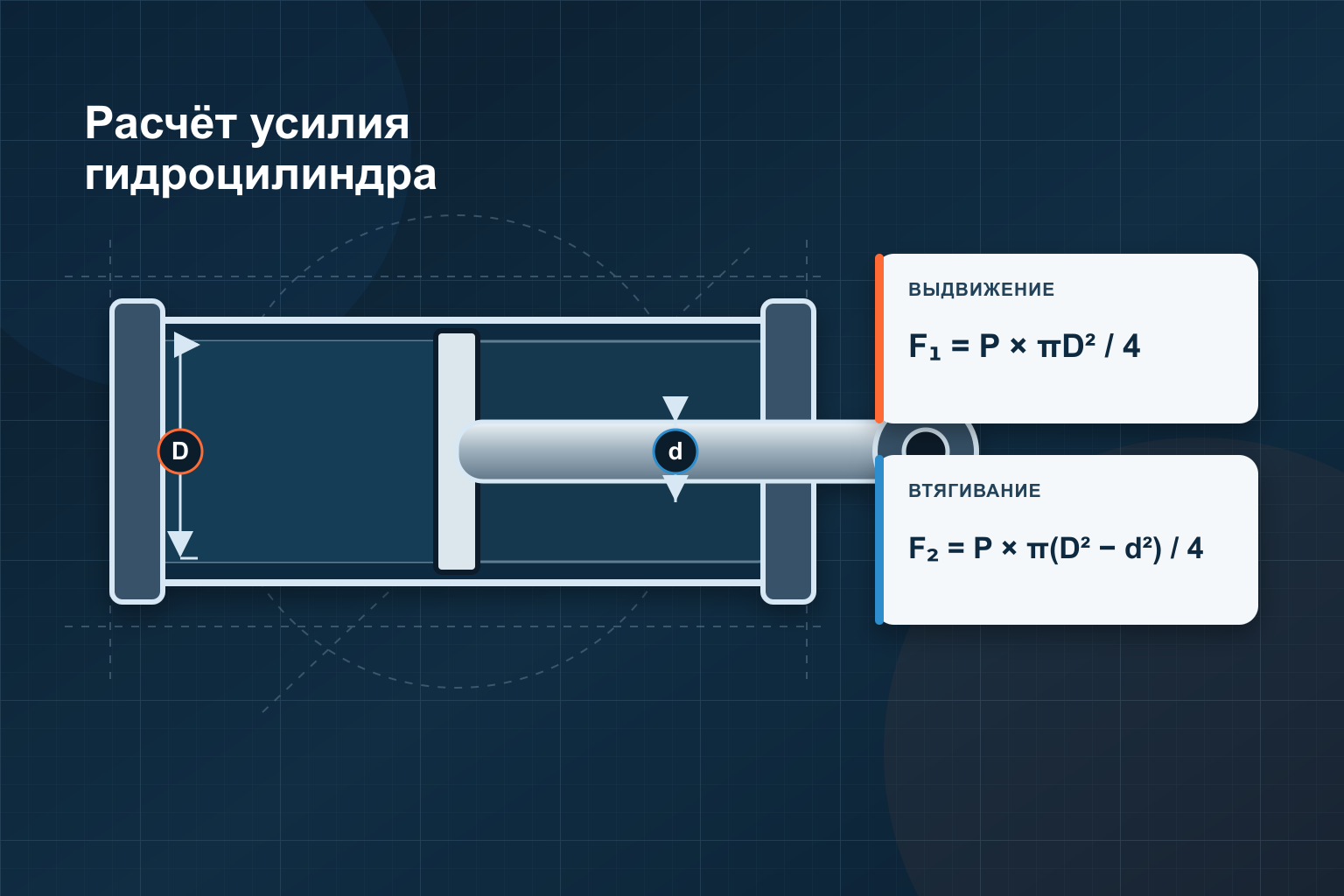

Базовая формула усилия гидроцилиндра
F = P × A, где:
F — сила, Н;
P — давление, Па;
A — эффективная площадь, м².
Для практического расчёта удобны бары, квадратные миллиметры и килоньютоны:
F, кН = P, бар × A, мм² / 10 000.
Формула описывает статическое теоретическое усилие при заданном давлении непосредственно в полости цилиндра. Она не учитывает трение уплотнений и направляющих, потери давления в трубопроводах и аппаратуре, противодавление в сливной линии, динамику разгона и внешнюю геометрию механизма.
Усилие при выдвижении штока
При подаче давления в поршневую полость жидкость действует на всю площадь поршня:
A₁ = π × D² / 4, где D — диаметр поршня.
F₁ = P × A₁.
Например, для поршня диаметром 80 мм:
A₁ = 3,1416 × 80² / 4 ≈ 5027 мм².
При давлении 160 бар:
F₁ = 160 × 5027 / 10 000 ≈ 80,4 кН.
Это примерно 8,2 тс, если результат переводят в тонны-силы. Для инженерного расчёта предпочтительно сохранять значение в ньютонах или килоньютонах: тонна-сила — единица силы, а не масса груза.
Усилие при втягивании штока
При подаче давления в штоковую полость часть площади занимает шток. Рабочей становится кольцевая площадь:
A₂ = π × (D² − d²) / 4, где d — диаметр штока.
F₂ = P × A₂.
Продолжим пример: диаметр поршня 80 мм, штока — 45 мм.
A₂ = 3,1416 × (80² − 45²) / 4 ≈ 3436 мм².
При давлении 160 бар:
F₂ = 160 × 3436 / 10 000 ≈ 55,0 кН, или примерно 5,6 тс.
Усилие втягивания меньше усилия выдвижения, потому что эффективная площадь уменьшена на площадь сечения штока. По той же причине при одинаковом подводимом расходе шток обычно втягивается быстрее, чем выдвигается.
Пример расчёта
Выдвижение штока
- Диаметр поршня D: 80 мм.
- Эффективная площадь: 5027 мм².
- Давление: 160 бар.
- Теоретическое усилие: 80,4 кН.
Втягивание штока
- Диаметр поршня D: 80 мм.
- Диаметр штока d: 45 мм.
- Эффективная площадь: 3436 мм².
- Давление: 160 бар.
- Теоретическое усилие: 55,0 кН.
Значения округлены. Для окончательного подбора используют фактические размеры, рабочее давление в полости и требования к режиму нагрузки.
Почему фактическое усилие ниже расчётного
Расчёт по площади и давлению даёт теоретическую границу. Реальное доступное усилие уменьшают:
- трение уплотнений и направляющих;
- давление, необходимое для страгивания;
- потери давления на распределителях, клапанах, фильтрах, рукавах и фитингах;
- противодавление в противоположной полости и сливной линии;
- изменение давления насоса под нагрузкой;
- ускорение массы и ударные нагрузки;
- боковое усилие из-за перекоса механизма.
Важно: нельзя просто умножить максимальное паспортное давление на площадь поршня и считать результат гарантированным рабочим усилием. Запас назначают по режиму работы, характеру нагрузки и последствиям остановки.
Как определить требуемый диаметр поршня
Если известны требуемая сила и расчётное давление, сначала находят площадь:
A = F / P.
Затем диаметр:
D = √(4A / π).
После расчёта выбирают ближайший больший технологически доступный диаметр и заново проверяют усилие. Одновременно проверяют допустимое давление цилиндра, расход для требуемой скорости и габариты установки.
Подбирать диаметр только по усилию недостаточно. Общий порядок приведён в статье «Как рассчитать и подобрать гидроцилиндр под задачу».
Что ещё проверить до заказа гидроцилиндра
Устойчивость штока при сжатии
Длинный выдвинутый шток работает как сжатый стержень и может потерять устойчивость раньше, чем будет достигнуто теоретическое усилие поршня. Проверка зависит от длины, диаметра штока, материала и схемы закрепления концов.
Прочность корпуса и соединений
Гильза, крышки, резьбы, сварные швы и подводы рассчитываются на рабочее давление, пики и циклическую нагрузку. Максимальное давление системы не должно превышать допустимое давление цилиндра и остальных элементов контура.
Крепление и направление усилия
Расчёт F = P × A предполагает, что сила передаётся вдоль оси цилиндра. При работе через рычаг полезное усилие на механизме зависит от плеч и угла. При перекосе часть нагрузки становится боковой и ускоряет износ. Варианты монтажа разобраны в статье «Типы крепления гидроцилиндра».
Скорость и расход
Большая площадь увеличивает усилие при том же давлении, но требует большего объёма жидкости для той же скорости. После расчёта силы обязательно проверяют, сможет ли насос обеспечить нужный расход без недопустимого нагрева и потерь.
Удержание нагрузки
Гидроцилиндр сам по себе не всегда является устройством безопасного удержания. Для вертикальных и потенциально опасных нагрузок оценивают необходимость гидрозамков, тормозных или контрбалансных клапанов и механических стопоров.
Данные для инженерного подбора
Перед обращением к производителю подготовьте:
- требуемое усилие на выдвижении и втягивании;
- рабочее и максимальное давление;
- ход и желаемую скорость;
- доступные габариты и межосевые размеры;
- характер нагрузки: статическая, циклическая или ударная;
- положение цилиндра и схему креплений;
- температуру, рабочую жидкость и условия загрязнения;
- требования к удержанию и безопасной остановке.
Итог
Для расчёта усилия гидроцилиндра сначала определяют эффективную площадь, затем умножают её на давление. На выдвижении используется полная площадь поршня, на втягивании — кольцевая площадь за вычетом штока. Полученное значение является теоретическим: окончательный выбор требует учёта потерь, динамики, устойчивости штока, креплений и запаса по режиму работы.
